水抜栓本体と配管を接続する時に使用する部品をセットにしました。

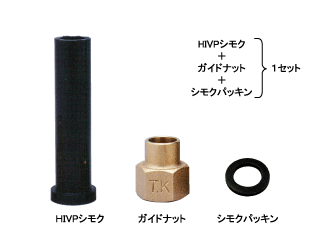

■セット内容
・HIVPシモク 1個
・ガイドナット 1個
・シモクパッキン 1枚
■主要材質・規格
製品名 | 主要材質・規格 |
---|
HIVPシモク | JIS K 6743 TS-U ユニオンソケット(A形) JWWA-K-119 HI-TS-Uユニオンソケット |
ガイドナット | CAC406(青銅鋳物6種) |
シモクパッキン | NBR(ニトリルゴム) |
■寸法
◆HIVPシモク
◆ガイドナット
口径 | A | B | C | D | E | S |
---|
13mm | Ø23 | 16 | 21 | 31 | Ø18.5 | G3/4 |
